鋁合金電纜所依據的标準
GB/T 3956-2008 電纜的 導體
GB/T12706.1-2008額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件 第1部分：額定電壓1kV（Um=1.2kV）到3kV（Um=3.6kV）電纜
GB/T12706.2-2008額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件 第2部分：額定電壓6kV（Um=7.2kV）到30kV（Um=36kV）電纜
Q/SJD01.1-2012額定電壓1kV到35kV擠包絕緣鋁合金電力電纜 第1部分額度電壓1kV和3kV擠包絕緣鋁合金電力電纜
Q/SJD01.2-2012額定電壓1kV到35kV擠包絕緣鋁合金電力電纜 第1部分額度電壓6kV到35kV擠包絕緣鋁合金電力電纜
ASTM B800-05電氣用退火及中溫回火8000系列鋁合金導線标準規範
鋁合金電纜産品優良的性能
安全性高
A、 曆史證明
美國自1968年研發出鋁合金電纜到使用至今已40多年，從未發生任何故障，通過這40多年的使用與驗證，該種産品是安全的，正因為他的安全性，讓北美區域的使用該種産品已相當普遍，市場占有率達到80%。
B、 權威性部門檢測報告證明
經過中國權威的電線電纜檢測中心、國網武漢高壓研究所、防火建築材料質量監督檢驗中心的檢測。
C、 合金成份的添加
導體的合金成分大大改進了其連接性能。尤其是當導體退火時添加的鐵産生了高強度抗蠕變性能，在電流過載時，鐵發揮作用，持續的連接，而不會使鋁合金導體發生蠕變。
電氣性能優良
A、 載流量的實現
當合金導體的截面積是銅的1.5倍時，其電氣性能相同，即實現了和銅相同的載流量、電阻、和電壓損失。
B、 線路的損耗
非磁性材料，不會産生渦流，能減少線路的損耗
鋁合金帶連鎖铠裝材料是非磁性材料，即使存在三相不平衡電流，也不會産生渦流，能夠減少線路的損耗。導體結構的節能設計。

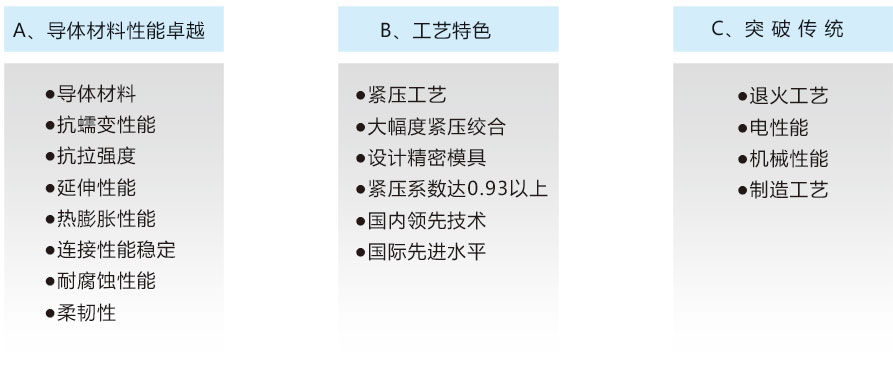

C、 成品輪廓截面的減小
先進的緊壓技(jì )術，其導體的填充系數能達到93%以上。
機械性能優良
A、 高延伸
伸長率是導體機械性能重要指标，是關系産品優劣和能承受外力大小的重要标志。也是電纜導體的檢驗的一個重要指标。
鋁合金電纜退火處理後的延伸率能達到30%，而銅纜的伸長率為25%，（普通鋁杆的伸長率為1.5%），是能取代鋁芯電纜與銅纜的重要指标。
B、強柔韌
扭轉試驗：主要檢驗金屬線材的韌性。韌性愈好，能承受的扭轉的次數愈多。
普通鋁絲的一個重要缺點是脆度高，在安裝時隻要幾次一定角度的扭轉，導體就會産生裂紋，裂紋會增加接觸電阻，是出現火災的重要原因。使用鋁合金電纜，由于他的韌性好，不會産生裂紋，在安裝中出現安全的隐患減少。鋁合金電纜比銅纜反彈性能減少40%。經過特殊處理的鋁合金電纜柔韌性得以大幅度提高，比銅纜提高25%。
C、 易彎曲
彎曲試驗：主要檢驗金屬的抗彎曲性能。材質不均或性脆的材料，抗彎曲性能差。根據GB/T12706中對銅纜安裝時彎曲半徑的規定，銅纜的彎曲半徑是12~20倍電纜直徑，鋁合金電纜的彎曲半徑小為7倍電纜直徑，使用鋁合金電纜減小了安裝布局的空間，減小了安裝成本，更易于敷設。
D、 穩定連接
合金中的鐵元素産生高強度抗蠕變性能即使在長期過載和過熱的環境中亦可保證其連接穩定。
E、 低反彈
在室溫條件下将銅纜與鋁合金電纜彎曲90度，應力釋放後，鋁合金電纜反彈角度為銅纜的60%。
因鋁合金電纜具有無記憶力，所以反彈性能優于銅芯電纜，在安裝過程中，更有利于端子連接接頭處的緊密程度，易于壓緊提高連接的穩定性。
使用壽命長
A、合金導體部分
鋁合金材料在加入了一定量的稀土元素,它能夠起到淨化、提高純度、填補表層缺陷、細化晶粒、減少偏析,消除顯微不均而導緻的局部腐蝕的作用, 從而大大提高了鋁的耐蝕性能。
B、絕緣部分
交聯聚乙烯具有優異的熱化性能，絕緣的老化性能增加，壽命大大增加。
低煙無鹵阻燃的交聯聚乙烯絕緣，無論是從材料的安全性能、使用壽命還是從環保的角度，交聯聚乙烯絕緣大大優于PVC絕緣，這也成為未來電纜發展的一種趨勢。
經濟性能佳
A、直接采購成本
鋁合金電纜與銅芯電纜的價格比較綜合以上幾點性能描述和銅纜的對比，要取代銅芯電纜鋁合金電纜的價格就顯得猶為重要，而鋁合金電纜的價格隻有銅電纜的75%左右。
B、安裝成本

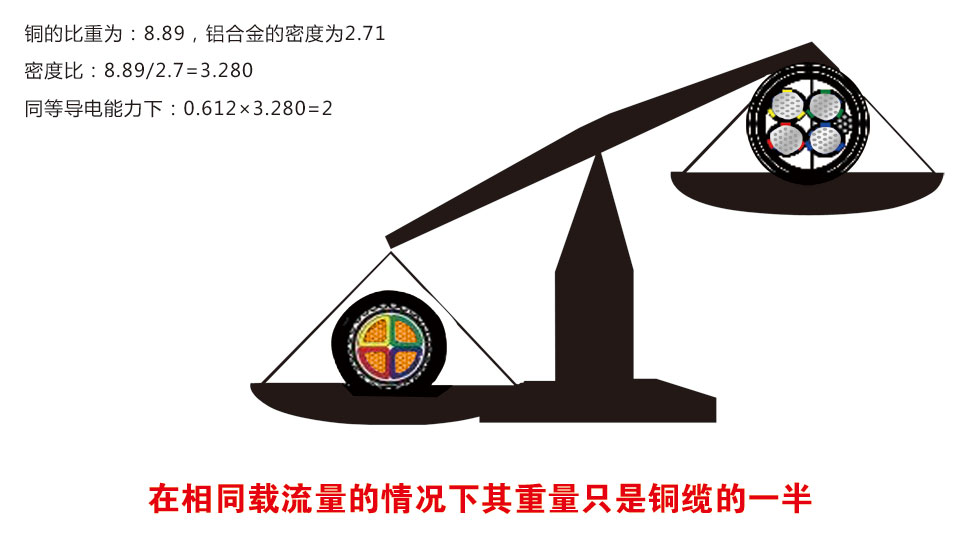

安裝成本的節約：由于鋁合金電纜的彎曲性能更好和理量更輕，特别是采用鋁合金帶連鎖铠裝電纜安裝不用橋架，不用穿管，節約大量的鋼材，安裝成本可以減少20%-50%。

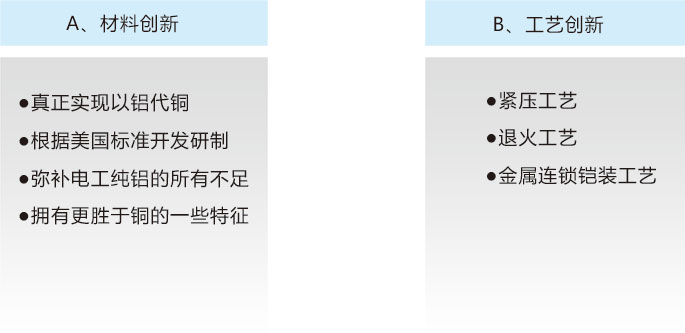

科技(jì )創新
部分合金元素的作用
A、 加入适量銅，提高了熱穩定；
B、 加入适量鐵，消除了蠕變 ，并增加了強度；
C、 加入适量鎂，增加了導體連接的接觸點，減小電阻少發熱；
D、加入适量稀土元素,它能夠起到淨化、提高純度、填補表層缺陷、細化晶粒、減少偏析,消除顯微不均而導緻的局部腐蝕的作用, 從而大大提高了鋁的耐蝕性能。

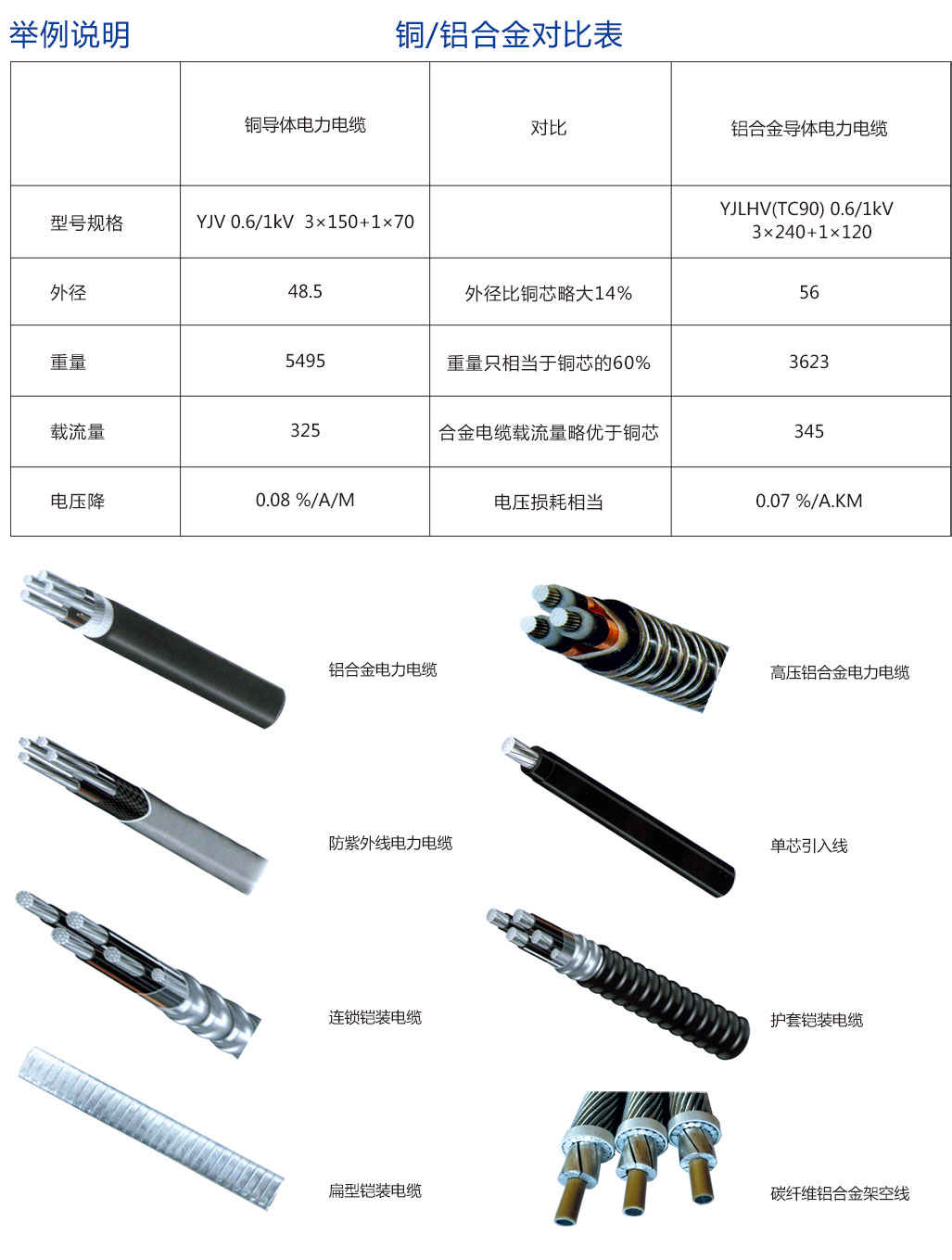

2. 鋁合金電纜與銅纜比較有那些優勢
優勢體現在安全性能、機械性能、使用 壽命、經濟性能（具體優勢可以參照前面内容）。
電纜數據和設計選型
電纜設計的一些注意事項
鋁合金電纜截面選擇步驟

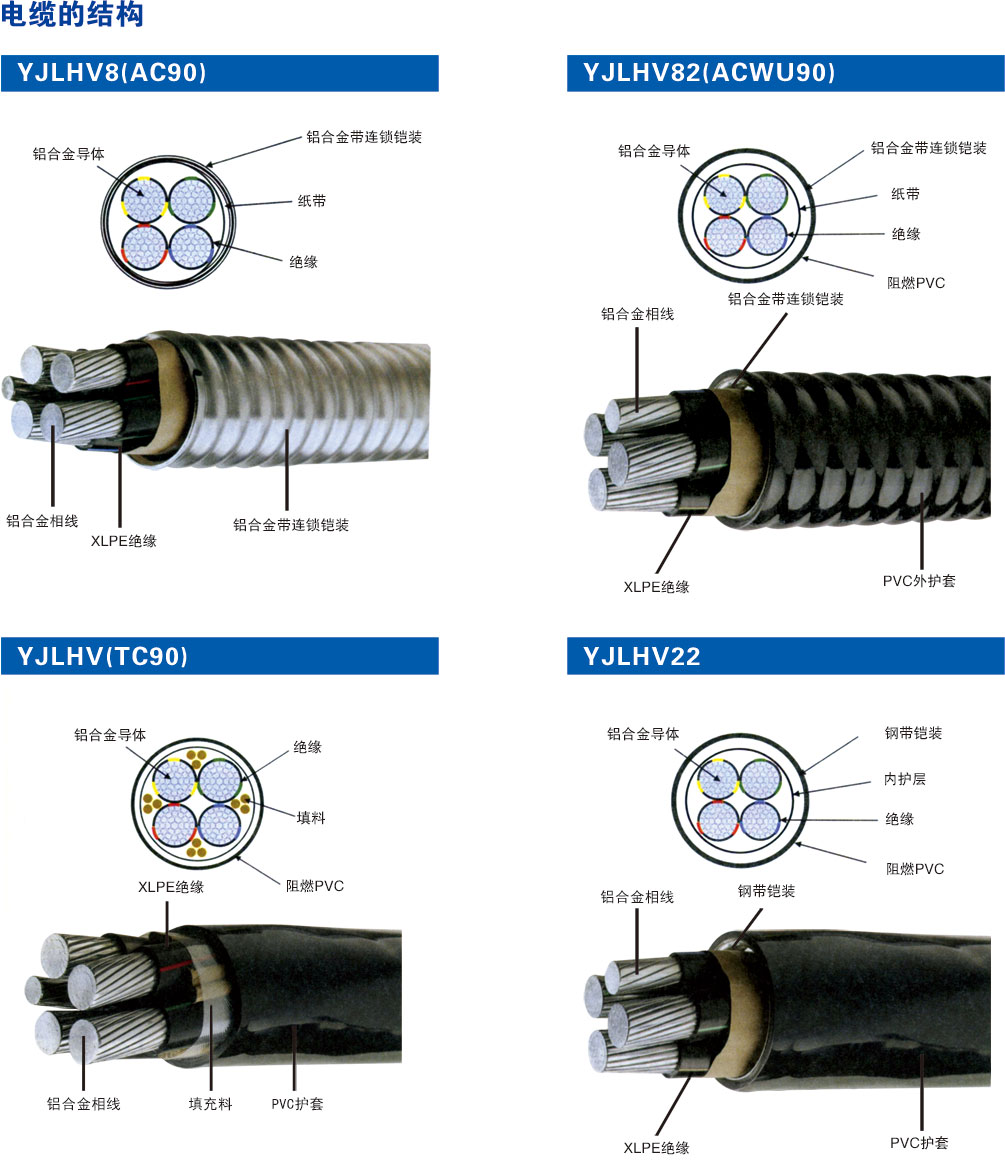

根據負荷性質、環境條件、應用場所等條件選擇适當的型号(YJLHV(TC90)、YJLH8(AC90)、
YJLHV82(ACWU90))根據環境條件及選擇的電纜型号确定适當的敷設方式
根據載流量選擇截面
1.确定用電設備的設備功率（短時工作制設備換算為統一負載持續率下的功率）
2.根據需要系統數、利用系數法等方式确定計算負荷和計算電流
3.根據環境條件、敷設方式确定電纜确定載流量系數
4.查找與電纜型号、敷設方式對應的載流量表，選擇适當的導體截面，
使載流量滞負荷計算電流的要求
根據電壓損失校驗選擇截面
1.根據負荷性質确定允許的導體末端大電壓損失
2.查找與電纜型号、敷設方式對應在的電壓損失表，校驗所選截面滿足電壓損失的要求
3.如不滿足，則增大導體截面直至校驗通過
根據熱穩定校驗截面
1.根據配電系統計算線路大短路電流
2.查找熱穩定短路電流表，校驗所選截面滿足短路熱穩定的要求
3.如不滿足，則增大導體截面直至校驗通過
權衡依據經濟壽命内總費用少選擇截面
1.獲取電纜價格、安裝成本、附件成本，确定初期費用
2.計算電纜壽命期内長期運行電能損耗費用
3.比較所選截面及其鄰近截面總費用數值，作為選擇截面的輔助依據
